矿区工作面情况

本节对综采工作面液压支架工作阻力、工作面采高进行实时的动态监测，通过柱状图进行展示。能为及时掌握液压支架支护顶板的适应性、顶板下沉动态变化情况、工作面采高控制等参数提供实时可靠的基础数据，为顶板切落压架灾害预警与防治、液压支架合理选型等提供可靠支持。

矿压数据均采集于潞安集团煤矿的kj95系统，其中包括常村矿S516工作面的矿压数据，高河矿E2308液压支架压力数据，W2307综采工作面支架压力数据，同时还记录了W1319工作面的围岩变形量。

常村矿S516工作面矿压监测

S516工作面部分矿压监测数据



上述表是常村煤矿S516工作面2019.07.20-07.21的部分矿压监测数据，可以看出支架的安装位置以及每一个支架号对应位置出的工作阻力、初撑力和末阻力，由监测的整个数据可以看出工作面以及安装液压支架位置处的阻力统计结果，阻力变化曲线如下图所示：



支架压力变化曲线图

高河矿E2308工作面支架阻力监测

E2308工作面支架阻力统计表



上表是E2308工作面2020年3月23日的监测数据，由表中可知，前柱支架压力不达5MPa及10MPa的支架数均为5架，而后支柱均有来压，前支柱中不超过20MPa的支架数为9，后支柱则为8，从数据中我们也可以看出来自于机尾的压力更大一些，经检查后也得知，195-205支架处顶板破碎。

高河矿W2307综采工作面压力监测

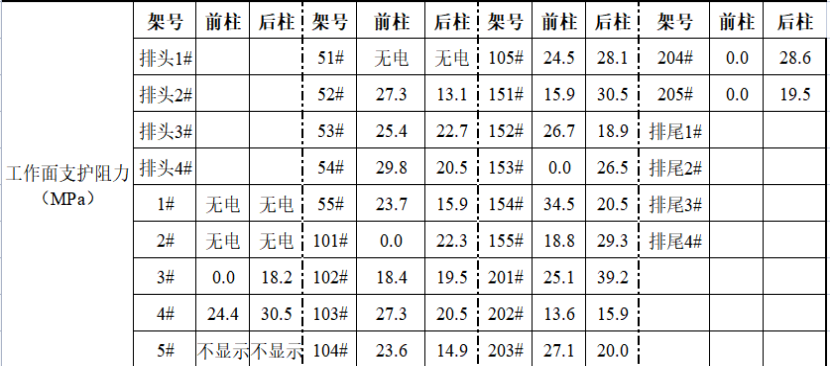

W2307综采工作面部分压力数据



从监测数据中我们可以清晰地看出液压支架上部、中部、下部的支架压力，如未显示具体数据则表明此处支架监测传感器可能有破损，需要定期进行维修更换，以防此处压力数据未上传导致压力过大，而工作人员未及时发现可能导致事故发生。
